功能：

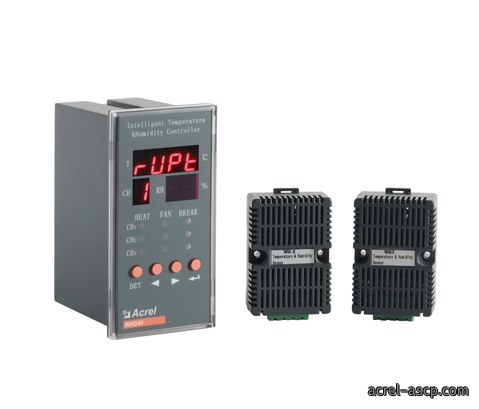

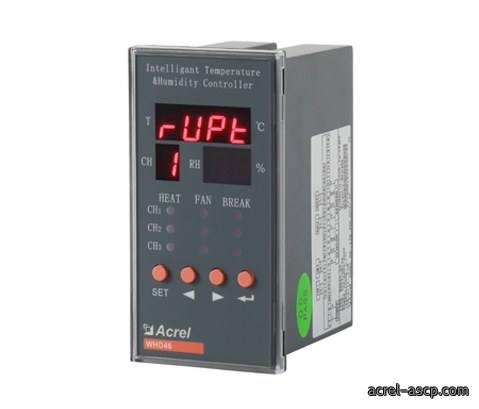

WHD系列温(wen)湿度控製器運用傳感器檢測柜内的温度與湿(shi)度值，並通過控製外接的風扇與(yu)加熱(re)器對温度與湿度值進行調節，可有效(xiao)防(fang)止因低温、高温造成的設備故障以及受潮或結露引起(qi)的爬電、闪絡事故(gu)的发生(sheng)。
應用範围：
中高壓開關柜(gui)、端子箱、環網柜、箱變|
技術參数 |
指 標 |
||
|
測量範围 |
温度:-40.0℃~+99.9℃ 湿度: 20%RH~90%RH |
||
|
精度 |
温度：±1℃ 湿度：±5%RH |
||
|
變送輸出 |
DC4-20mA或DC0-20mA |
||
|
控製參数設定範围 |
加熱升温 |
-40.0℃~+40.0℃ |
|
|
鼓風降温 |
0.0℃~+100.0℃ |
||
|
湿度控製 |
20%RH~90%RH |
||
|
輸出触點容量 |
5A/AC250V（无源接點） |
||
|
通訊 |
RS485，Modbus-RTU协議 |
||
|
工頻耐壓 |
電源與外壳可触及金屬件/電源與其它端(duan)子組2kV/1min(ACRMS) |
||
|
絕缘電阻 |
≥100MΩ |
||
|
辅助電源 |
電壓 |
AC 85~265V DC 100~350V |
|
|
功耗 |
基本功耗(≤0.8VA)+繼(ji)電器功耗(每(mei)路≤0.7VA) |
||
|
平均无故障工作時間 |
≥50000小時 |
||
|
工作環境 |
温度 |
-10℃~+55℃ |
|
|
湿度 |
≤95%RH，不結露，无腐蚀性氣體 |
||
|
海拔 |
≤2500米 |
||
|

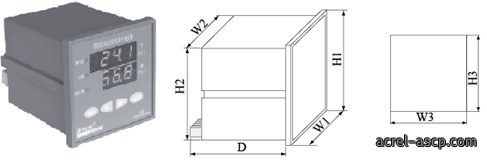

型號 |
面框尺寸（mm） |
壳體尺寸（mm） |
開孔尺寸（mm） |
||||
|
W1 |
H1 |
W2 |
H2 |
D |
W3 |
H3 |
|
|
WHD 48 |
48 |
48 |
43.8 |
43.8 |
84 |
44.5 |
44.5 |
|
WHD 72 |
75 |
75 |
66 |
66 |
97.5 |
67 |
67 |
|
WHD 96 |
96 |
96 |
86 |
86 |
85 |
88 |
88 |
