高性能的硬件平臺
裝置采用基於 Xilinx SoC 構架的雙 ARM 内核(he)處理器，ARM1 用來数據采樣、電能質量数(shu)據計算，ARM2 運行嵌(qian)入式 Linux、TCP/IP 协議(yi)、Http 协議(yi)、Web 服務器、電能質量(liang)数據的存储、統計、分析。裝置每周(zhou)波采樣高達 1024 點，具(ju)備高測量精(jing)度能準確記錄故障波形。采(cai)用 eMMC 進口高速存储芯片容(rong)量達到 32GB，可以(yi)长期存储事件記(ji)錄與故障波形等数據。具(ju)備友好的(de)人機界面，800*480 像素點阵彩色大(da)尺寸液晶可就地查看(kan)實時波形與故障波形，方便(bian)用(yong)戶故障分析。
豐富的接口资源
16 路交流電壓/電流通道，可同(tong)時接入(ru)多組電壓電流，如單組電壓電流、雙組電壓電流等(deng)；16 路(lu)可编程无源繼電器出(chu)口、22 路有源開關量(liang)輸入通道；2 路 RS485 接口支持 Modbus-RTU 規約；4 路(lu)以太網接口(kou)，支持 Modbus-TCP、IEC61850、Web Server；1 路 GPS 對時接(jie)口，支持 IRIG-B 對時方式；1 路 RS232 接口，用於接入打印機；1 路 USB 接口，可用於文件导出及裝置維(wei)護(hu)。
可靠性設計
裝置软硬件具有持續(xu)完善的自(zi)檢功能，抗干扰性能好，裝置通過多項電磁兼(jian)容檢測認證，電快速瞬變脉(mai)冲群(qun)、静電放(fang)電、浪涌抗干扰性能(neng)均達到國家標準。
工作電源
额定值：AC/DC220、AC/DC110V或DC48V
允許偏差：
－20％～＋20％；
功率消耗： 不大於(yu)15W；
交流電流輸入
輸入方式：
電流互感器輸入；
额定(ding)值In： 5A或1A；
測量範围： 0～1.2In；
功率消耗： 不大於(yu)0.5VA/路；
過载能力： 1.2In 连續工作；
20倍额定電流允許(xu)1s。
交流電壓輸入
輸入方式：
電(dian)壓互感器輸入；
额定(ding)值Un： 57.74V/100V或220V/380V；
測量範围： 0～1.2Un；
功率消耗： 不大於(yu)0.5VA/路；
過载能力： 1.2Un 连續工作;
4倍额定(ding)電(dian)壓允許1s。
開關量輸入
额定電壓： AC/DC220V、AC/DC110V或DC48V；
輸入方式： 无源接(jie)點，需要外接電源；
開關量輸出
機械寿命： ≥10000次；
輸出方式： 无源干接點；
接通容量： ≤4000W或≤384VA；
导通電流： 连(lian)續(xu)≥16A(AC250V/DC24V)，短時(200ms)≥30A;
通訊接口
1 、以太網
接口速率： 10/100M 自適應；
接口類型： 10/100Base—T；10
支持TCP/IP，FTP 协議(yi)；
2、RS485 接口
接口速率： RS485：300～57600bps；
带光(guang)電隔(ge)离。

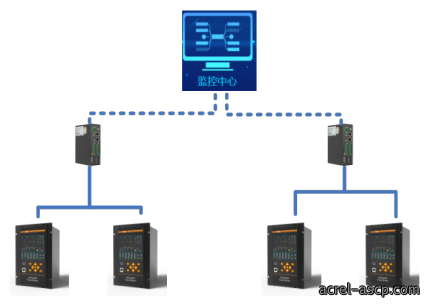

組網方式：
该系統將APView500電能質量在線(xian)监(jian)測裝置通過網線接入網關，網關可通過(guo)有(you)線或无線方式組網，將数據上傳至监測平臺，方便對(dui)用戶站集中管理。
諧波分析：
諧波作為國標要求測試項目，用戶(hu)可查看监測點(dian)2~63諧波和(he)0.5~62.5次間諧波的實時頻谱圖，可根據日期查看各次諧波(bo)的历史曲線。諧波较(jiao)高將會导(dao)致从點系統功率因数降低，降低電網使用率，增加连接器熱损耗带來安(an)全隐患(huan)。

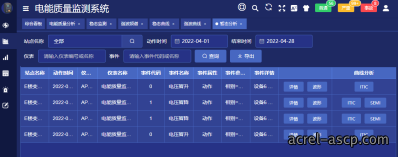

事件分析：
平臺為用戶提供监測(ce)點发生事件总覽，包含141種稳(wen)態越線事件、暂態事件及(ji)瞬(shun)態事件記錄。稳態事件136種，暂態時(shi)間3種，瞬態(tai)事(shi)件2種。事件信息(xi)包括事件的触(chu)发時間、事件類型、触发通道、特征幅值(zhi)及持(chi)續時間。用戶可(ke)根據需求進行事件查詢及导出(chu)。

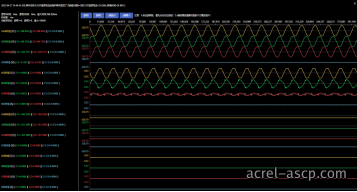

對於(yu)電(dian)壓暂升、暂降及短時中断事件可(ke)為用戶提供ITIC/SEMIF47容忍度曲線(xian)分析，用戶也可查看发生告警的事(shi)件波(bo)形，波形精度為每(mei)周波1024點。
趨勢分析：
用戶(hu)可通過平臺可查看(kan)监測點负荷曲線及電壓電流、電壓偏差、不平衡度、闪變等历史趨勢曲線(xian)。
诊断報告：
系統可根據监測點的電能質量情况統計分(fen)析生成電能(neng)質量诊断報告。
