杨興媚
江苏安(an)科瑞電器製造有限公司 江苏江阴
摘要：本文分析了霍爾電流傳感器的工作原(yuan)理(li)，浅(qian)談其在電池柜(gui)监測中的應用。
關键詞：霍爾電流傳感器 工作原(yuan)理 充放(fang)電電(dian)流 電池柜
引言
大多(duo)数工業生產(chan)場景中，電池柜作為一種專門的充電設備，能够將多組新組裝完成的電(dian)池進行集中化(hua)充電管理，廣泛應用(yong)於发電廠、供電局等電力(li)直流系統的備用(yong)電源配置，以及通信機房和基站的不間断電力保障，鐵路供電變電站的(de)稳壓储(chu)能，金(jin)融数據中心(xin)、化工生產企業(ye)、储能(neng)電(dian)站、企事業單位的UPS機房等多(duo)種后備電源使用場合(he)。其(qi)核心工作原理是利用功率強劲的充電(dian)器進行多路並聯輸出，能够同時為多組電池進行快速、均衡的充電，確(que)保(bao)各組電池状態保持一致。
在新能源系(xi)統和應急備電(dian)場景中，電池柜作(zuo)為(wei)能量储存與分配的核心設備，其监測功能远超簡單的電能計量。该設備可對系統的三相電流、電壓、功率進行實時測量，同時(shi)具備多支路(lu)独立监測能力，能够分別采集各路(lu)電流、電壓及功率因数数據(ju)，形成完整的電能質量評估。電池柜可實時顯示(shi)累計有功電能和增量電能，持續监控整個系統的運行參数變化趨勢，並集成了運行管理和安(an)全管理兩大功能模块(kuai)。这些管理功能有效增強了整個(ge)配電系統的可靠性和稳定性(xing)，同時大幅降低(di)了因监測缺失导致的運行風险。
1. 工作原理
霍爾電流傳感器作為一類基於霍爾效應(ying)工作原(yuan)理的磁場傳感器產品，凭(ping)借(jie)對磁場的高敏感性、結構設計(ji)的簡洁性、整體體积的紧凑性以及響應速度的快速性(xing)等多項技術特(te)點，在工業測量领域得到廣泛應用。根據工(gong)作(zuo)原理的不同，该類傳感器可分為開環直放式和(he)闭環磁平衡式兩(liang)大類型。在實际(ji)應用場景中，由(you)於開環直放式原理的傳感器具有結構相對(dui)紧凑、功耗消耗(hao)较小、成本投入相(xiang)對较低等優勢，使(shi)其成(cheng)為市場應用的主流選擇。
霍爾電流傳感器的(de)開環直放式(shi)工作機製基於電磁感應原理，当原边電流IP流經导(dao)線時會在导線(xian)周围產生磁場，该磁(ci)場強度(du)與导線中的電流大小呈正比關系。為了有效采集这一磁場信(xin)號，傳感(gan)器(qi)采用磁環結構將磁場集中聚焦，随后通過安裝在(zai)磁環氣隙處(chu)的霍爾元件對磁場進行精確測量，並經由(you)集成放大(da)電路對檢測信號進行處理放大后直接輸出。
2. 產品介紹
霍爾(er)電流傳感器是一種基於霍爾效應原理的隔离轉换裝置，能(neng)够對交流(liu)、直流、脉冲等复雜工業信號(hao)進(jin)行實時轉换處理。该傳(chuan)感器將原始電流信號變换(huan)后可直接被AD轉换器、DSP数字信號(hao)處理器、PLC可编程控製器、二次儀(yi)表等(deng)多種工業采集裝置進行采集和接收，无需额外的信號調理環(huan)節。在(zai)性能(neng)指標方面，產品具備(bei)快速響應時間、宽泛的(de)電流測量範围、高精度測量能力、強過载耐受能力、優(you)良的線性(xing)度以及抗干扰能力強等特點。
3.應用

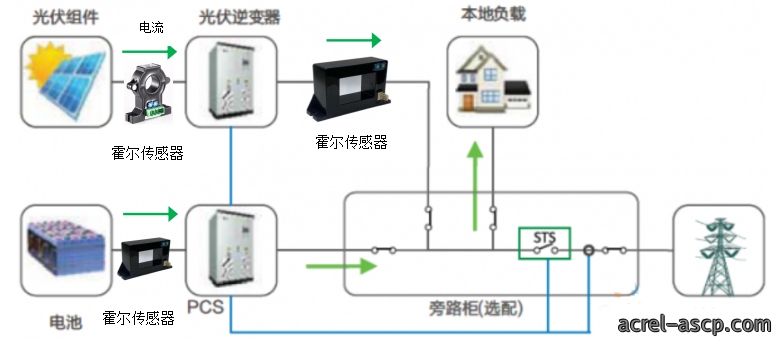

3.1應用場景
3.2功能
1、響應時間速度快
2、温漂低
3、測量精度高，无(wu)插入(ru)损耗
4、體积小，節省空間
5、抗干扰能力強
3.3圖片

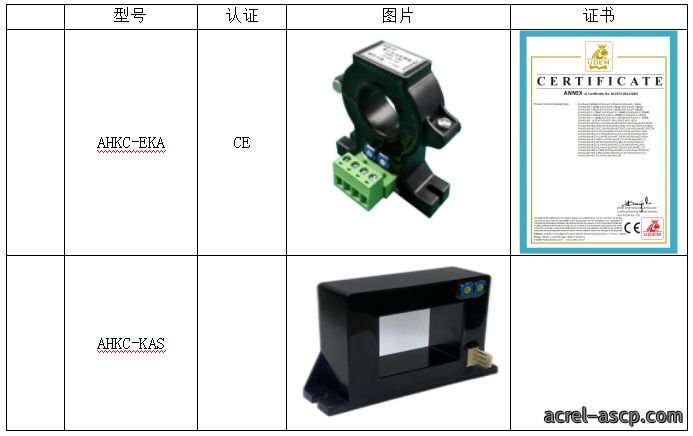

3.4產品選型
4.結论
電池(chi)作為直流系統的電源(yuan)是十分關键的設備，需要對其進行(xing)規範(fan)合理、真實有效的日常維護。霍爾電流(liu)傳感器通過监測電池充放電電流状態為電池日常維護提供(gong)重要的依據，保證電池(chi)組的可靠運行，在電池监測中起到了重(zhong)要的作用(yong)。
