摘要：Acrel-2000E/B配電室綜合监控(kong)系統是以智能控製為核(he)心，通過(guo)物聯網技術的集成應用，來實現(xian)配電室内環境的整(zheng)天状態监視和智能控製。针對經開某街道南一所項目(mu)的要求(qiu)，系統實現了環境数據监測和(he)設備控製，起到(dao)了预防運行環境异常导致配電設備運行故障的(de)作用，保證了(le)維護人員(yuan)的安全，延长了設備使用(yong)寿(shou)命，實現了配電室環境(jing)的分布式远程管理(li)。
關键詞：配(pei)電(dian)室；環境(jing)监測；設備控製。
0 引言
随着信息網(wang)絡技術的不断发展和企業信息(xi)化進程的加快，各類規模大小不等、設備種類不同(tong)的含網絡設備機房廣泛分布於(yu)用戶各分支機構所在地域，形成了一個分散式的信息基礎設施網絡。由(you)於欠缺與運行網絡的規模體系相對(dui)称的监控系統，数(shu)量衆多的无人值守機房(fang)面臨着嚴峻的管理挑战。这些(xie)機房(fang)的物理運行環境状况、設備運行状况、人員活動状况以(yi)及消防(fang)状况的變化，包括可能(neng)出現(xian)的突发故障、温湿度异常、漏水渗水、非(fei)法入侵等(deng)危急状况，均无法得到及(ji)時的发(fa)現和處理，也就很(hen)难(nan)被合理预见、防(fang)範和避免。这(zhe)種监控缺失不仅容易导致設備宕機、数據丢失等嚴重后果(guo)，更可(ke)能威胁到(dao)整個網絡系統的稳定性和業務连續性。
Acrel-2000E/B配電室綜合监(jian)控系統可以帮助經開某街道南一所項目(mu)實現對各種监測数據的查詢、分析、预警及綜合展示，以保證配電室的環境安全(quan)。在智能化方面實(shi)現供配電监控系統的遥測(ce)、遥信数(shu)據采集，遥控點控(kong)製(zhi)，對系統進行綜合(he)檢測(ce)和統一管理；在数據资源管理(li)方(fang)面，可以顯示(shi)或查詢供配電(dian)室内各設備運行（包括历史和實時參数），並根據實(shi)际情况(kuang)進行日報、月報和年報(bao)查詢(xun)或打印，提高工作效率，節(jie)約人力资源。
1 項目需求
此項目围繞若干臺高壓柜、低壓柜，需配置温湿度傳感器，煙感、水浸等傳感器，通過配電室(shi)綜合监(jian)控系統達到数據集中管理、分析處理的功能，具體功能需求如下：
1、针對每一条電缆沟進出線處，需要配置水(shui)浸傳(chuan)感器，實(shi)時监測電缆沟内的水位情况；
2、配(pei)置温湿度傳感(gan)器，采集環境(jing)温湿度数據並上傳至系(xi)統；
3、配置適量的煙雾傳感器、明火探測器來监測環境状態，状態信息采(cai)集(ji)到系統，並在(zai)人機界面實時刷新；
4、配置摄像头，监控(kong)房内實時情况；
5、配置風機、燈光(guang)控製器，實現聯動控製設備启停；
6、多用戶權限(xian)管理，便於(yu)分級操作；
7、配置Acrel 2000E/B配電室綜合(he)监控系統壁挂箱(xiang)，進行数據(ju)状態的采(cai)集顯示、事(shi)件告警、曲線查詢等操作。
2 方案配置

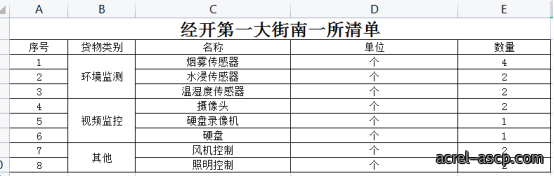

根據項目要求(qiu)和項目提供的圖紙(zhi)，可配置出項(xiang)目所需清單：温(wen)湿度傳感器、水浸傳感器、煙感傳感(gan)器和(he)視頻监控子系統，將温湿(shi)度實時数據、水浸状(zhuang)態、煙感(gan)状態等数據上傳至(zhi)Acrel 2000E/B配電室綜合(he)监控系統壁挂箱(xiang)，實現對该配電(dian)室的控製和管理，為電氣設備安全(quan)稳定的運行(xing)提供了保障。
其中水浸傳感器内電源(yuan)、感應線(xian)、信號(hao)輸出三部分完全隔离，安全可靠，安裝方(fang)便；温湿度(du)傳感器體积小巧，具有標準(zhun)DIN35导(dao)轨(gui)安裝卡，可直接用於导(dao)轨安裝，同時還具(ju)有485通信接口，可通過標準ModBus-RTU通信协議通信；水浸傳感器监測由(you)於外界環境和各種因素造成的室内外(wai)電缆沟积水情况；摄像機通過網線與本地(di)錄像機進行組網(wang)，將實(shi)時(shi)监測視頻、事件信息存储於本地硬盘中，通過(guo)以太網將視頻圖像傳輸到控製主(zhu)機，同時远程(cheng)運維平臺也可通過连接到海康威視萤石云云平臺讀取本(ben)地視頻数據；后臺系統采集所有傳感器的状態和實時数據進行监測。

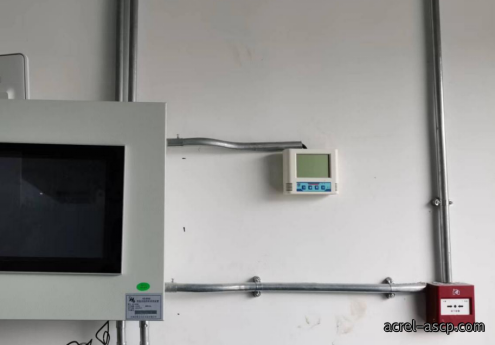

3 現場安裝

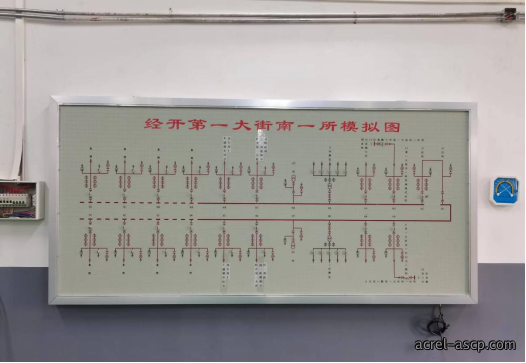

温湿度傳感器75平米(mi)以配2個；安裝在配電柜運行區的背面(mian)或侧面，據地1m左(zuo)右(you)，盡(jin)量避開空調(diao)出風口；
水浸傳感(gan)器在配(pei)電室電缆沟進出線的地方各配1只，探针距沟底1-5cm，檢(jian)測器在(zai)盖板下5cm處，如果是地下配電室，則傳感器裝(zhuang)在(zai)進口牆壁上，探针距(ju)地面1-5cm，檢測(ce)器距地面1m以上；

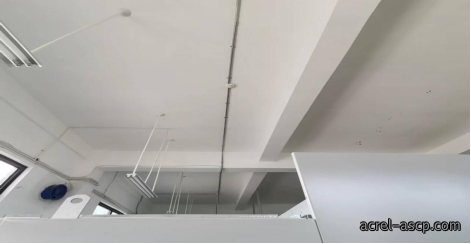

煙(yan)感是(shi)吸顶安裝，一(yi)般裝在柜(gui)子上方，每排10面柜子左右的話配3個(ge)左右；轴流風機嵌(qian)入安裝在牆壁上，據地2m左(zuo)右(you)，从風(feng)機引出控製線，连接至控製器，可通過主機實現远程(cheng)控製(zhi)；
摄像機安裝在牆面距地約2m處，用以监視整個房間的人員出入情况及(ji)活動(dong)轨迹。通(tong)過網線(xian)與本地錄像機進行組網连接，將(jiang)實時监測(ce)視頻画面、事件告警信(xin)息存储於本地硬盘存(cun)储設備中，確保数據完整性。

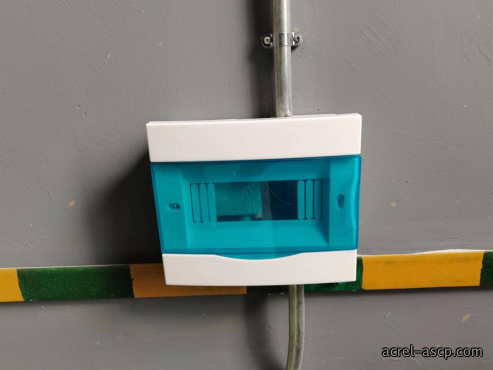

主(zhu)機每個配電房配置一個(ge)，采用壁挂式安裝方式固定在牆上(shang)，防護等級達到IP20標準，通(tong)常(chang)安裝在高壓柜、直流屏或自動化(hua)終端(duan)的相鄰位置，便
4 软件功能
4.1 通信管理

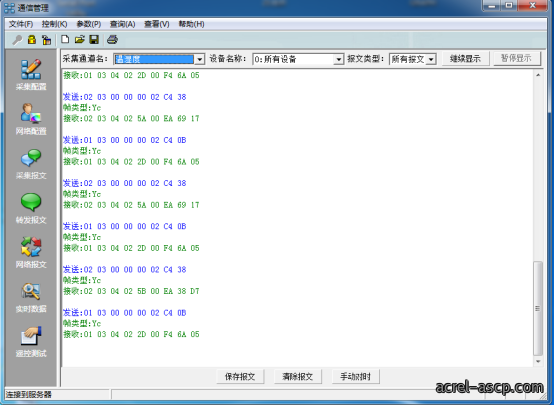

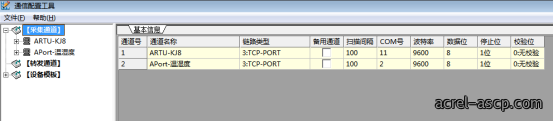

配電室綜(zong)合监控系(xi)統可以完成對整個配電室範围内的通信設備進行管理、添加、删除、控製和数據(ju)的(de)實時监測。
4.2 實時监測

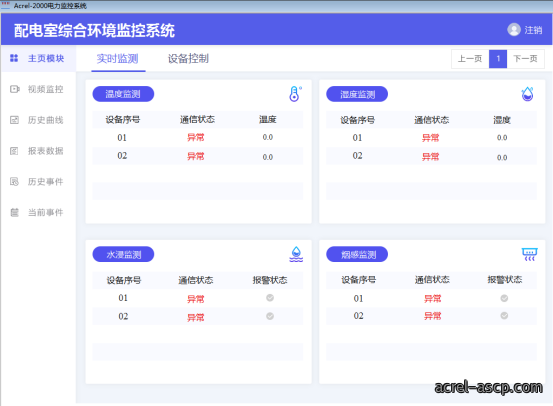

配電室綜合监控系統人機界面友好，能够顯示配(pei)電室設備的(de)運行状態，實時监測配電室環境參(can)数(shu)信息，如視頻、温度、湿度(du)、漏(lou)水/水(shui)浸、水位、有害氣體和電(dian)參量等，實(shi)時顯示有關故障、告警等信息。
4.3 数據查詢
在人機(ji)界面中，可以直接(jie)查看配電室各個設備的運行数據。

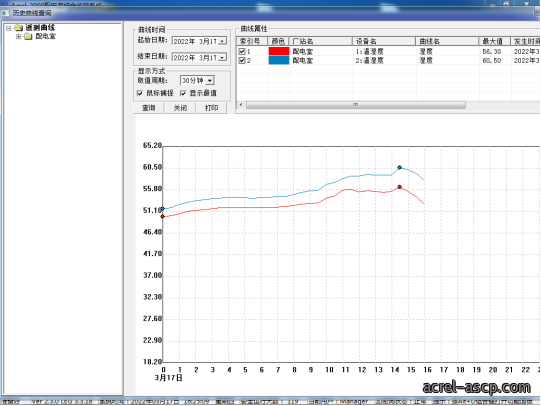

4.4 曲線查詢
在曲線查詢界(jie)面，可以(yi)直(zhi)接查看遥測參量曲線，包括温度、湿度(du)、水位、有害氣體、電壓、電流等(deng)曲線。

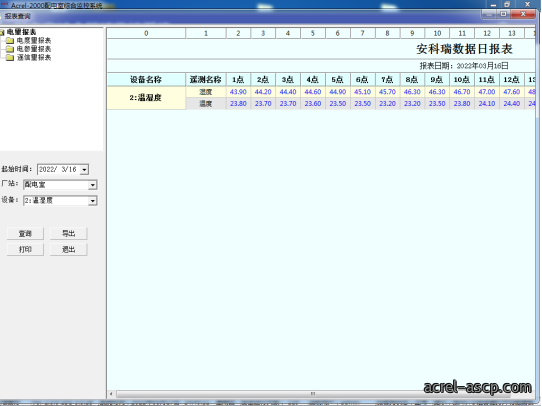

4.5 運行報表
查(cha)詢配電室内設備的運行数據報表，包括日報表、月報表、年報表和查詢報(bao)表等。
4.6 實時告警

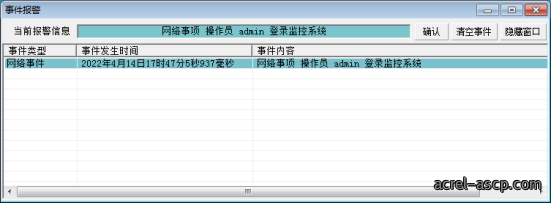

配電室綜(zong)合监控系統具有實(shi)時告警功能，系統能够對配電(dian)室温度、湿度(du)、有害氣體、設備故障或通信(xin)故障等事件发出告(gao)警。

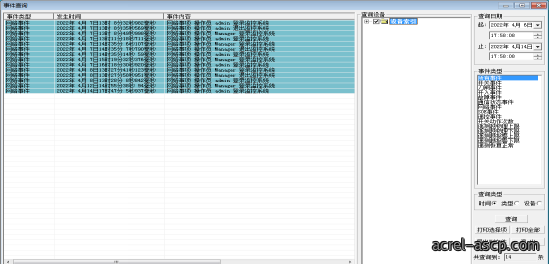

4.7 历史事件查詢
配電室綜(zong)合监控系統能够對產生的所(suo)有事件記錄進行存储和管理，方便用戶對系統事件和進行历(li)史追溯(su)、查詢統計(ji)、事故分析。

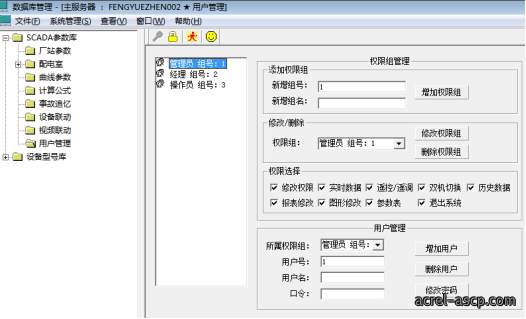

4.8 用戶權限管理
為保障系(xi)統安全稳定運行(xing)，設置了用(yong)戶權限管(guan)理功能，通過用戶權限管理能够防止(zhi)未經(jing)授權的操作（如遥控的操作，数據库修(xiu)改等）。可(ke)以定義不同級別用戶(hu)的登錄名、密碼及操作權限(xian)，為系統運行、維護、管理提供可靠的安全保障。

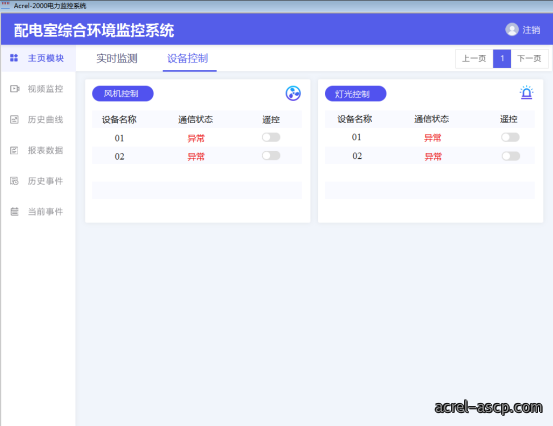

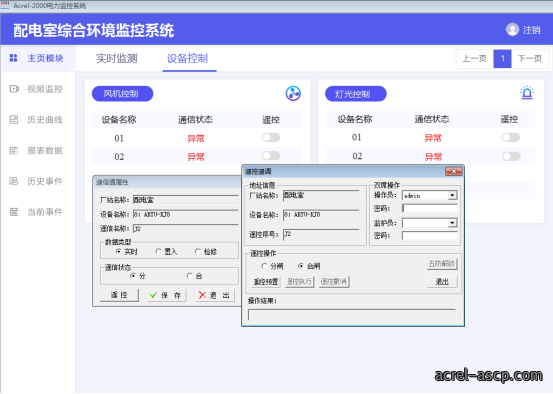

4.9 遥控操作
配電室綜合监控系統可以對整個配電系統(tong)範(fan)围内的設備進行远程遥控操作。

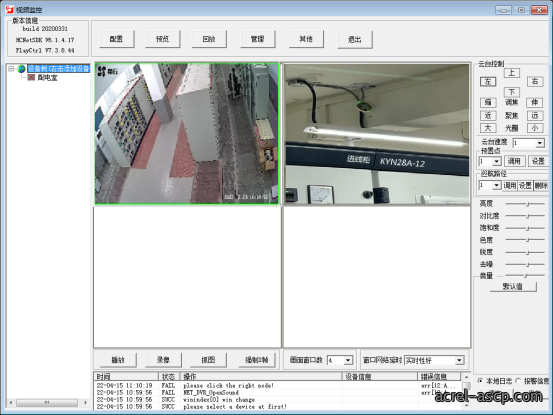

4.10 視頻监控
配電室綜合监控(kong)系統可以接入摄(she)像头，實現远程监控。
5 結语
配電室綜合监(jian)控是整個電能(neng)管理系統中的一個重要環節，本文介紹了Acrel-2000E/B配電室綜合监控(kong)系統在經開某街道(dao)南一所項目中的應用。系統實現了通信管理、實時监測(ce)、曲線查詢(xun)、實時告警、历史(shi)事件(jian)查詢、視頻监(jian)控等功能，對配電室中(zhong)的環(huan)境数據進行分析、處理、實時顯示；针對煙感報警、水浸(jin)報(bao)警等事件會有對話框、语音提示、短信報(bao)警等告警方式，並會生(sheng)成各種(zhong)数據報表、分析曲線、圖形，便(bian)於数據分析(xi)、研究(jiu)。该系(xi)統安全、可靠、稳定(ding)的運行，為解決用電問題提供(gong)了真實可靠的依據，為電氣設備安全稳定(ding)運(yun)行提供了保障。
