摘要：采用微機保護和多功能電力儀表、采集變電所内10KV高壓柜以及0.4KV低壓配電回路現場的各種(zhong)電參量和開(kai)關信號。系統采用現場就地組網的方(fang)式，組網后(hou)通過現場总(zong)線通訊並远傳至后臺，通(tong)過Acrel-2000型電力监控(kong)系統實現配電所配電回路用電的實時监控和(he)管理。
關键詞：商業建筑；變電所 ;Acrel-2000;電力监控系統;
0 概述
攀(pan)枝花銀泰城北地块項目位於攀枝花市仁和區攀枝花大道南段與云盘路(lu)交叉路口往北約100米(峻岭(ling)天下西侧約50米)；現場共有6間配電(dian)室，分別為1#高(gao)壓配電房及外.空ES低壓配電房、百货高低壓(ya)配(pei)電房、内商低壓配電房(内商ES)配電(dian)房(fang)、酒(jiu)店低壓配電房、超市高低(di)壓配電(dian)房和16#楼商業配電室。
其中1#高(gao)壓配電房及外.空ES低壓配電房内共有19臺微機保護、19块多功能高壓儀表，148块多功能低壓儀表，63块低壓單(dan)相電(dian)流表；百货高(gao)低壓配電房内共有2块多功能高壓儀表，62块多功能低壓儀表，10块低壓單(dan)相電(dian)流表；内商低壓配電房(内商ES)配電房内共(gong)有(you)4臺微機保護、5块多功能高壓儀表，126块多功能低壓儀表，69块低壓單(dan)相電(dian)流表；酒店低(di)壓配電房(fang)内共有3臺微機保護、4块多功能高壓儀表，53块多功能低壓儀表，3块低壓單(dan)相電(dian)流表；超市高(gao)低壓(ya)配電房内共有3臺微機保護、3块多功能高壓儀表，54块多功能低壓儀表，32块低壓單(dan)相電(dian)流表；16#楼商業配電室内共(gong)有3臺微機保護、5块多功能高壓儀表，7块多功能低壓儀表。
1 需求分析
為保證商場的用(yong)電负荷的統(tong)計與分析及對危险源實時监控，需要對現場各高低壓配電室的10KV高壓配電柜及0.4KV低壓配電柜進行電壓、電流、功率(lv)以及各開關量信(xin)號等參数進行實時在線监控。在商業綜合體的日常運(yun)營(ying)中，配電系統的稳定性直接關系(xi)到各租戶的供(gong)電質量和商場的整體運營效率。通過對这些關(guan)键電氣(qi)設備的持續监測，一旦(dan)监控點被监視參数异常，能够及時(shi)檢測報警，有關人員可(ke)立即采取必要的(de)措施，有效避免安全事故的发生。系統的自(zi)動抄表功能顯著節(jie)省了人力物力资源，无需定期安排工作人員對各配(pei)電點位進行手動巡檢記錄。
数據采集
自動采集現場所有10KV回路微機保護及0.4KV回路多功能儀表的模擬(ni)量(liang)数據，自動采集現場開關状態以及故障状態(tai)等開關(guan)量数據。
支持實(shi)時采(cai)集、自動周期采集（定時采集(ji)）可配置周期（1分(fen)鐘～24小時(shi)）。
支持(chi)多線程處理機製，提高数據采(cai)集效率(lv)，能同時對多個設(she)備(bei)進行数據采集。
数據實時顯(xian)示采取配電室主接線圖直觀展示(shi)模式，能够將各回路開關的(de)断合状態以及故障情况直觀呈現，運維人員(yuan)可清晰掌握配電系
数據查詢與展示
為了(le)方便實現(xian)各級管理人員的查詢需求，系統的查詢界面能够適應不同級別管理人員的業務要(yao)求(qiu)，並支持灵(ling)活的条件組(zu)合查詢功能，帮助管理者
数據展示功能按照(zhao)不同用戶的不同的(de)權限，分為操作層、管理層(ceng)、決策層三層用能(neng)展示。
權限管理
不同(tong)用戶賦予不同角色的權限，能授權到功能子菜單、具體檔案記錄、数據記錄(lu)等。
系統通過建立(li)合理完(wan)善的用戶安全控製機製，在應用環境(jing)中對信息资源進行多層次保護，有效防止数據(ju)在(zai)存储、傳輸和處(chu)理過程中出現丢失、失窃和(he)破坏等安全威(wei)胁，確保
故障報警
故障判断與報警具有故障自動判断並采用聲光方式報(bao)警功能。報警類(lei)型包括(kuo)開關故障，電壓、電流超(chao)限(xian)，現場微機保護與监控系統通訊故(gu)障等。報(bao)警時間自動記入系統数(shu)據库，方(fang)便用戶查詢，工(gong)作人員可随時掌握攀枝花銀泰城北地块(kuai)變電所配電回路的實時運行状態，发現變配電運行故障(zhang)並作(zuo)出相應處理，提高變配電的管理效率，提升電力系統安全性、可靠性。
2 系統方案
安科瑞Acrel-2000系統在(zai)攀枝花銀泰城北地块的電力监控應用(yong)中，根據(ju)現場(chang)實际地理位置與建筑布局，针(zhen)對(dui)6間變配電所的微機綜合保護裝置和(he)多功能電力儀表采用了(le)屏蔽雙绞線作為傳輸介質，分47根总線分別接入各變電所内的采集(ji)箱通訊管理機(ji)，形(xing)成了多層級的数據(ju)匯聚結構，随后通過光纖傳輸至值班室的后臺主機(ji)處理平臺，有效隔离了工業現場(chang)的電磁(ci)干扰，保障了變電所電力监控系統在傳輸(shu)過程中(zhong)的稳定性

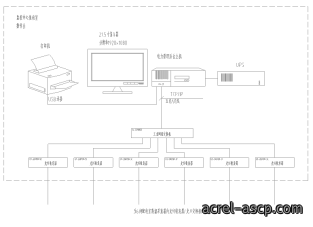

值班室拓扑圖

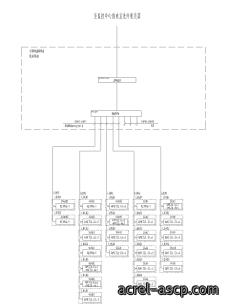

1#配電室拓扑圖

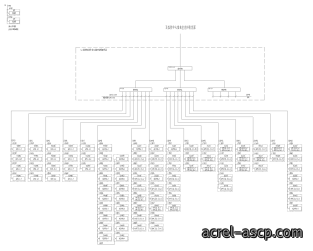

2#配電室拓扑圖
3#配電室拓扑圖
4#配電室拓扑圖
5#配電室拓扑圖
6#配電室拓扑圖
1）站控管理層
站控管理層针對電力监控(kong)系(xi)統的管理人員，是(shi)人機交互的直接窗口。在攀枝花銀泰(tai)城北地块項目中主要指置於监控室的监控主機(ji)。
2）網絡通訊層
通訊層主要是由以总線網絡組(zu)成。总線網絡的主要功能是實現現場微機保護及低壓多功能儀(yi)表等與站控管理層之間的数(shu)據交互，使配電系統管理(li)集中化、信息化、智能化，提高了配電系統的安全性、可(ke)靠性和稳定(ding)性，達(da)到了无人值守的目的。
3）現場設備層
現場(chang)設備層是数據采集終端，主要由10KV配電柜上的微(wei)機保護裝置(zhi)以及0.4KV低壓配電回路的多功能電力儀表組成，智能設備通過屏蔽雙绞線RS485接口，采用MODBUS通(tong)訊协議总線连接接入监控主機進(jin)行組網，實現远程控製。
微機保護裝置及低壓電力儀表現場连接示意

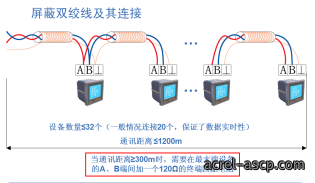

現場微機保護裝置以及低壓多功能電力儀表(biao)以手拉手方式通過屏蔽雙(shuang)绞線(RVSP2*1.0)進行通訊连接，每根总線连接(jie)微機保護数量5只左右，低(di)壓電力儀表25只左右。具體(ti)连接(jie)示意圖如下所示：
通訊線路连接示意圖
3 系統功能
配電所實時监控系統圖為主监控画面，主(zhu)要實時监測攀枝花(hua)銀泰城北地块項目變電所内所有配電回路的運行状態。在系統圖中可以直觀(guan)的看到每路(lu)10KV配電柜及低壓進出線回路的運行參数和(he)状態，如：三相電壓、電流、有功功(gong)率、无(wu)功功率、功率因数、頻(pin)率等。

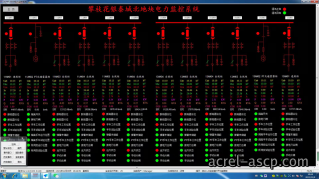

高壓一次圖

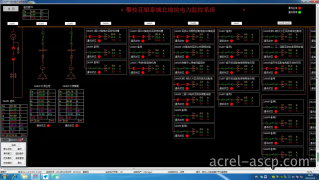

低壓一次圖
事件告警記錄功能针對查詢時間段内(nei)出現的報警信息進行系統化記(ji)錄，详細保(bao)存各(ge)類報警事件及其发生時間節點，為值班人員提(ti)供查證依(yi)據，支持(chi)后續對事故原因(yin)進行深入分析和追溯，帮助運維
參数抄表功能(neng)，主要對10KV配電柜及低壓配電各回(hui)路的電參数進行查(cha)詢。支持任意時刻(ke)電(dian)參数查詢，具備数據导出和報(bao)表打印等功能。该(gai)報表各回路名称和数據库(ku)關聯，方便用戶修改回路名称。
用(yong)電量報表功能為(wei)用戶提供了灵活的数據查詢方案，支持按需選擇任意時間段進(jin)行查詢，並可针對各回路(lu)分別累計統計電度数據。系統(tong)内置数據导出和報(bao)表打印功能，满足值班人員在日常能耗监測工作中的信息記錄需求。報表中(zhong)的各回路名称與数據库(ku)動態關聯，用戶可根據實际(ji)的供電系統結(jie)構或管理需求灵活修改回路標识，提高了報表的(de)適配性(xing)。

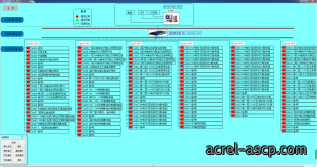

系統通訊結構示意圖(tu)，主要顯示系統的組網結構(gou)，系統(tong)采用分層分布式結構(gou)，同時监測間隔層(ceng)設備的通信状態。紅色表(biao)示通訊(xun)正常，綠色表示通訊异常。
通訊結構示意圖
负荷曲線界面，可以查詢各個回路的(de)历史功率负荷曲線。
權限管理，可以給不同(tong)的用戶設置不同的權(quan)限，防止越權操作。
4 結束语
在当今商業建筑的配電管理實(shi)践中，配電安全性與用電(dian)可靠度已成為設施運維的(de)核心要求。本文介(jie)紹的Acrel-2000電力监控(kong)系統在攀枝花銀泰城(cheng)北地块項目的應用案例，充分展現(xian)了現代電力监控(kong)技術在大型商業綜合體中的重要作用。该系統通過部署(shu)在配電所(suo)，能够實現對所屬供配(pei)電回路用電情况的全天候實(shi)時监控，對(dui)采集自各測量點的電氣数據進行深入分析與處理，在中心配電室的监控界面上實時顯(xian)示建筑内部(bu)各10KV配(pei)電柜回路以及0.4KV低壓配電進出線回路(lu)的動態運行状態。
